Willkommen auf 'WDFUE.info' !
Diese Website wurde eingerichtet, um den Betreibern, Technikern und Nutzern des WDFÜ-Systems eine interne Kommunikationsplattform zu bieten. Der Zugang zu aktuellen Informationen sowie zu technischen Foren und den Downloadbereichen des WDFÜ-Netzwerks soll den reibungslosen Betrieb des Systems unterstützen. Wenn Sie Nutzer bzw. Abonnent der hydrometrischen und meteorologischen Messdaten sind oder zum technischen Fachpersonal der Wasserstraßen- und Schifffahrtsverwaltung gehören, haben Sie Zugang zum 'internen' Bereich dieser Website. Hierfür ist eine einmalige Registrierung erforderlich. Es stehen Ihnen dann folgende Inhalte zur Verfügung:
- Informationen zur WDFÜ
- Informationen zum WDFÜ-IP-Netz (WIP)
- Hilfeseiten zur Unterstützung der Nutzung dieser Website
- aktuelle Informationen für Nutzer der WDFÜ
- automatisch aktualisierte WDFÜ-Statusseiten der VisiLink-Server
- Funktionen zur Kommunikation und zur Pflege der Anmeldedaten
Ein weiterer Bereich ist den Administratoren vorbehalten. Sie finden hier aktuelle Konfigurationstabellen und Funktions- beschreibungen und spezielle Informationen zu Neuerungen und Erweiterungen der Hardware und Software.
Die WasserstandsDatenFernÜbertragung (WDFÜ)

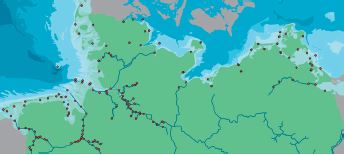

Die WDFÜ ist ein Messnetz der WSV. An den Bundes- wasserstraßen im Küstenbereich und an den Flüssen werden im Minutentakt Daten wie Wasserstand, -temperatur, elektrische Leitfähigkeit (Salzgehalt), Windrichtung, -geschwindigkeit, Sichtweite und weitere Parameter erhoben. Alle Daten stehen den Daten- zentralen der Wasser- und Schifffahrtsämter zwischen Emden und Stralsund unmittelbar zur Verfügung.
Die Daten der WDFÜ dienen u.a. folgenden Aufgaben:
- Hochwasservorhersage, Gezeitenberechnungen, Monitoring
- Aufrechterhaltung der Sicherheit und Leichtigkeit der Schifffahrt
- Dokumentation und Bewertung von aktuellen Hoch- und Niedrigwasserereignissen
- Entwicklung von wasserwirtschaftlichem Vorgehen, Planungen und Entscheidungen
- Erfassung und Dokumentation des vieljährigen hydrologischen Verhaltens der Gewässer
- Beobachtung (Erforschung) der Wirkung menschlicher Eingriffe auf das Abflussregime
- Bemessung von Anlagen für Ausbau- und Unterhaltungsmaßnahmen an Gewässern
- Bereitstellung der Grunddaten für wasserrechtliche Gesetze und Bescheide
- Steuerung von Wassereinleitungen bzw. -entnahmen
Die Anforderung, die Messdaten an vielen Orten den Nutzern verzögerungfrei verfügbar zu machen ist über eine herkömmliche "Abruftechnik" nicht realisierbar. Die Hauptkomponenten der WDFÜ sind daher zwei Softwarepakete, die die Messdaten in speziellen "Pushverfahren" im WDFÜ-Netz verteilen und bearbeiten. Die einzelnen WDFÜ-Netzknoten können dabei z.B. über unterschiedlichste Modem-, Funk- oder Netzwerkverbindungen (TCP/IP) gekoppelt sein:
1.Pegus/Proteus: Die Software für "embedded Systems" ist für die Erfassung und den Transport der Daten zuständig.
2.VisiLink: Die anwendungsorientierte Software sammelt, prüft, visualisiert, verarbeitet und versendet die Daten.
Die Komponenten Pegus/Proteus
Die Systemkomponeten Pegus und Proteus bilden die Infrastruktur des WDFÜ-Messnetzes. Die WDFÜ Infrastruktur sichert die Datenübertragung hydrometrischer und meteorologischer Messwerte, sowie spontan auftretende Meldungen. Im Minutentakt stehen an jedem WDFÜ Netzknoten Norddeutschlands sämtliche Informationen aktuell zur Verfügung. Mit zunehmenden Datenmengen und damit einhergehend steigenden Kosten für die Systempflege wuchsen die technischen und organisatorischen Anforderungen. Nach mehr als 15 Jahren Betrieb wurden moderne Technologien erforderlich, um die die Pegus Komponenten nicht ergänzt werden konnten. So stellt Proteus die neue Generation der Infrastruktur in Hard- und Software dar.
Proteus ist auf standardisierter Hard- und Software aufgebaut und wurde mit modernen Entwicklungsmethoden zu einer modularen Produktfamilie entwickelt. So finden z.B. neben der Datenübertragung über TCP/IP und der Möglichkeit der Fernwartung über Webbrowser auch XML Strukturen zur Datenverarbeitung usw. Anwendung. Die Proteus Produktfamilie besteht aus Proteus Kompakt, Proteus Gateway und ProteusEco.
Die Komponente VisiLink
VisiLink ist die anwendungsorientierte PC-Komponente der WDFÜ. VisiLink ist hierzu als Knoten in das WDFÜ-Netz integrierbar, dementsprechend wurde das "Push-Konzept" für die Messdaten aus Pegus übernommen. Eine erste VisiLink-Funktion war die automatisierte "Echtzeit-Visualisierung" der WDFÜ-Daten. Auch VisiLink besitzt um- fangreiche Kommunikationsfähigkeiten. So sind VisiLink-Installationen über viele Verbindungsarten vernetzbar. Aber auch "klassische" Abrufszenarien mit Datenloggern der bekannten Hersteller lassen sich konfigurieren. Für jede Aufgabe und Schnittstelle gibt es in VisiLink ein spezielles Modul, das unabhängig von allen anderen läuft. VisiLink speichert die eingehenden Daten in einer Datenbank zwischen. Über das VisiLink-Skriptmodul können "Speziallösungen" bereitgestellt werden. Durch die verwendete Skript-Technologie kann das Programm einfach veränderten Rahmenbedingungen angepasst oder erweitert werden. Hiermit wurde der "Alarm-Monitor" realisiert, über den ein großer Teil des WDFÜ-Monitoring erfolgt. Alarmsysteme für Sturmfluten oder eine Wasserstandsvorhersage für Sperrwerke sind weitere Beispiele.
